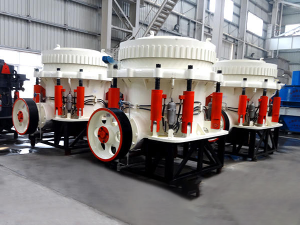

Одноцилиндровая конусная дробилка: преимущества для горных предприятий

В современной горнодобывающей промышленности эффективность первичного дробления напрямую определяет рентабельность всего предприятия. Одноцилиндровая конусная дробилка стала стандартом для крупных карьеров и обогатительных фабрик, предлагая беспрецедентное сочетание высокой производительности, низких эксплуатационных затрат и интеллектуального управления процессом. В отличие от традиционных щековых дробилок или многоцилиндровых аналогов, эта машина использует единую гидравлическую систему для регулировки разгрузочной щели и защиты от перегрузок, что существенно упрощает конструкцию и повышает надежность. Для руководителей горных предприятий выбор такого оборудования означает снижение простоев на техническое обслуживание и стабилизацию гранулометрического состава продукта. В данной статье мы подробно разберем технические преимущества, экономическую целесообразность и особенности интеграции одноцилиндровых конусных дробилок в производственные цепочки 2026 года, опираясь на реальные инженерные данные и опыт эксплуатации в суровых климатических условиях.

Принцип работы и конструктивные особенности одноцилиндровой конусной дробилки

Понимание внутренней механики оборудования критически важно для правильного выбора модели под конкретную руду. Одноцилиндровая конусная дробилка (часто обозначаемая в технической документации как серия HST или CH, в зависимости от производителя) представляет собой машину непрерывного действия с эксцентриковым приводом подвижного конуса.

Кинематика дробления

Основное отличие от многоцилиндровых моделей заключается в системе привода и поддержки главного вала. В одноцилиндровой конструкции главный вал опирается на одну массивную опорную точку внизу, а верхняя часть приводится в движение эксцентриковой втулкой. Это создает сложное пространственное движение подвижного конуса: он не только вращается вокруг своей оси, но и совершает качательные движения относительно точки опоры. В результате этого движения материал, попадающий в камеру дробления, подвергается воздействию сил сжатия, изгиба и сдвига.

Процесс можно разделить на несколько фаз:

• Захват материала: Крупные куски руды попадают в верхнюю часть камеры. Благодаря большому углу захвата и специальной форме футеровки, материал надежно фиксируется.
• Сжатие и разрушение: При сближении подвижного и неподвижного конусов возникает огромное давление (до 300-400 МПа в точке контакта), превышающее предел прочности большинства горных пород. Происходит раскалывание камня.
• Разгрузка: При удалении конусов измельченный материал под действием гравитации опускается вниз. Важно отметить, что зона параллельности в нижней части камеры обеспечивает дополнительное измельчение и калибровку продукта.

Роль гидравлической системы

Сердцем одноцилиндровой дробилки является ее гидравлическая система. Она выполняет три ключевые функции, которые делают оборудование предпочтительным для горных предприятий:

1. Регулировка разгрузочной щели (CSS): Оператор может изменять размер выходной фракции «на ходу», поднимая или опуская подвижный конус с помощью гидравлического цилиндра. Точность регулировки достигает долей миллиметра, что позволяет строго контролировать грансостав.
2. Защита от недробимого (Tramp Iron Protection): Если в камеру попадает металлический предмет или кусок породы, превышающий прочность машины, гидравлическая система автоматически сбрасывает давление. Подвижный конус опускается, пропуская препятствие, после чего автоматически возвращается в рабочее положение. Это предотвращает поломку главного вала и разрушение рамы.
3. Очистка камеры: В случае остановки оборудования под нагрузкой (например, при аварийном отключении электроэнергии), гидравлика позволяет быстро опустить конус и очистить камеру от материала, обеспечивая легкий повторный запуск.

Ключевые преимущества для горных предприятий в 2026 году

Почему ведущие майнинговые компании все чаще заменяют щековые дробилки второй стадии или старые конусные модели на одноцилиндровые агрегаты? Ответ лежит в плоскости совокупной стоимости владения (TCO) и операционной стабильности.

1. Высокая производительность при компактных размерах

Благодаря оптимизированной геометрии камеры дробления и более высокой частоте вращения эксцентрика, одноцилиндровые дробилки демонстрируют удельную производительность на 15-20% выше, чем пружинные конусные дробилки старого типа. Для горного предприятия это означает возможность перерабатывать больший объем руды без увеличения площади производственного корпуса. В условиях, когда строительство новых цехов ограничено экологическими нормами или бюджетом, модернизация парка дробильного оборудования становится наиболее эффективным путем роста.

2. Снижение эксплуатационных расходов (OPEX)

Техническое обслуживание — одна из самых затратных статей бюджета любого карьера. Одноцилиндровая конструкция устраняет необходимость в сложных системах натяжения пружин и множестве регулировочных болтов. Замена изношенных частей, таких как броневые плиты (футеровка), осуществляется через верхнюю крышку с использованием специального съемного устройства. Опыт инженеров показывает, что время простоя на замену футеровки сокращается с 8-10 часов до 3-4 часов. Кроме того, отсутствие трущихся металлических деталей в системе регулировки (замена их на гидравлику) снижает расход смазочных материалов.

3. Интеллектуальное управление и автоматизация

Современные модели 2026 года оснащены продвинутыми системами PLC-контроля. Датчики давления, температуры масла и положения конуса передают данные в центральный пульт управления в реальном времени. Система может автоматически корректировать скорость подачи материала питателем, чтобы поддерживать дробилку в режиме «заполненной камеры» (choke feeding). Этот режим обеспечивает наилучшее качество продукта и максимальный ресурс броней. Для оператора это означает переход от ручного управления к роли наблюдателя, что снижает влияние человеческого фактора на производственный процесс.

4. Универсальность применения

Одноцилиндровые конусные дробилки эффективно работают с материалами различной твердости и абразивности. Они одинаково хорошо справляются с гранитом, базальтом, железной рудой и медными концентратами. Возможность быстрой смены профиля футеровки (от coarse до fine) позволяет использовать одну и ту же машину на разных стадиях дробления или быстро перенастраивать линию под новый тип сырья.

Сравнительный анализ: Одноцилиндровая vs Многоцилиндровая дробилка

Выбор между одноцилиндровой и многоцилиндровой конусной дробилкой часто вызывает вопросы у технических директоров. Хотя оба типа относятся к классу конусных дробилок, их ниши применения различаются. Ниже приведено детальное сравнение для облегчения принятия решения.

Инженерное мнение: Если ваша цель — максимизация тоннажа переработки руды для последующего обогащения (где форма зерна не критична), одноцилиндровая дробилка является безальтернативным лидером. Если же вы производите щебень для строительства дорог высшего класса, где требования к лещадности крайне жесткие, стоит рассмотреть многоцилиндровые модели или использовать одноцилиндровую в связке с вертикально-ударными дробилками.

Реальные сценарии применения и кейсы эффективности

Теоретические преимущества подтверждаются практикой. Рассмотрим два типичных сценария внедрения одноцилиндровых конусных дробилок на горных предприятиях в условиях, близких к российским и международным стандартам.

Кейс 1: Железорудный карьер (Северный регион)

Проблема: Предприятие сталкивалось с частыми остановками вторичной стадии дробления из-за попадания недробимых элементов (кусков ковшей экскаваторов, зубьев). Пружинные дробилки требовали длительной ручной очистки и ремонта пружинных узлов. Простой составлял до 12 часов в месяц.

Решение: Установка двух одноцилиндровых конусных дробилок мощностью 315 кВт каждая с системой автоматического сброса давления.

Результаты через 6 месяцев:

• Количество аварийных остановок снизилось до нуля. Гидравлика успешно пропускала металлические предметы диаметром до 150 мм без повреждения оборудования.
• Производительность линии выросла на 18% благодаря возможности работы в режиме choke feeding с автоматической подачей.
• Экономия на запасных частях составила около $45,000 за полгода за счет отказа от замены пружин и регулировочных механизмов.

Кейс 2: Гранитный карьер (Центральная полоса)

Проблема: Необходимость увеличения выхода фракции 5-20 мм при сохранении высокого качества. Старые конусные дробилки давали слишком много мелочи (менее 5 мм) и перегружали грохоты.

Решение: Замена оборудования на современную одноцилиндровую модель с оптимизированной камерой дробления и возможностью точной гидравлической регулировки CSS (Closed Side Setting).

Результаты:

• Установка CSS на 14 мм позволила получить оптимальный грансостав.
• Содержание мелких фракций (< 5 мм) снизилось на 7%, что уменьшило нагрузку на последующие стадии сортировки.
• Износ броней стал более равномерным, что увеличило срок их службы с 800 до 1200 часов.

Руководство по выбору и технические параметры

При закупке оборудования нельзя ориентироваться только на цену. Ошибка в подборе модели может стоить миллионов рублей убытков от недопроизводства. Вот ключевые параметры, которые необходимо учитывать инженерному отделу.

1. Твердость и абразивность материала

Для высокоабразивных пород (кварциты, граниты) выбирайте модели с усиленной нижней частью рамы и бронями из марганцовистой стали высокого качества (Mn18Cr2 или аналоги). Для менее абразивных, но вязких материалов (известняк, мягкая руда) подойдут стандартные сплавы. Обратите внимание на индекс Work Index (Wi) вашего материала — он должен соответствовать спецификации дробилки.

2. Требуемая производительность и размер входного куска

Каждая модель имеет ограничения по максимальному размеру питающего куска (Max Feed Size). Превышение этого параметра ведет к заторам в верхней части камеры. Убедитесь, что размер загрузочного отверстия соответствует максимуму, который может выдать ваш первичный дробитель (щековая дробилка или гиратор). Запас по производительности должен составлять 15-20% от пиковых нагрузок, чтобы оборудование не работало на пределе возможностей постоянно.

3. Мощность привода и энергоэффективность

В 2026 году вопросы энергопотребления стоят остро. Современные одноцилиндровые дробилки оснащаются двигателями с высоким классом энергоэффективности (IE3/IE4). Проверьте соответствие установленной мощности реальному потреблению. Недогрузка двигателя так же вредна, как и перегрузка. Идеальный коэффициент загрузки двигателя составляет 85-90%.

4. Наличие сервисной поддержки и запчастей

Это критический фактор для России и стран СНГ. Убедитесь, что поставщик имеет склад запасных частей в регионе или гарантирует доставку критических узлов (гидроцилиндр, эксцентриковая втулка) в течение 2-3 недель. Отсутствие брони на складе может парализовать работу карьера.

Часто задаваемые вопросы (FAQ)

Мы собрали наиболее частые вопросы от технических специалистов и закупщиков, чтобы прояснить спорные моменты.

1. Каков средний срок службы броневых плит в одноцилиндровой дробилке?

Срок службы зависит от абразивности материала и режима работы. В среднем, для гранита это 800-1200 часов, для известняка — до 2000-2500 часов. Использование режима choke feeding (полная загрузка камеры) способствует более равномерному износу и продлевает жизнь броням на 15-20%.

2. Можно ли использовать одноцилиндровую дробилку для первичного дробления?

Как правило, нет. Одноцилиндровые конусные дробилки предназначены для вторичной, третичной или четвертичной стадий. Для первичного дробления крупнокусковой руды лучше подходят щековые или гираторные дробилки. Однако существуют специальные крупногабаритные модели, способные принимать куски до 300-400 мм, но это скорее исключение.

3. Как часто нужно менять масло в гидравлической системе?

Рекомендуемая замена масла — каждые 2000-3000 часов работы или один раз в год, в зависимости от того, что наступит раньше. Однако критически важно проводить ежемесячный анализ масла на наличие загрязнений и воды. Чистота гидравлического масла — залог долгой жизни уплотнений и клапанов.

4. В чем главное преимущество перед щековой дробилкой на второй стадии?

Конусная дробилка обеспечивает более низкие эксплуатационные расходы на тонну продукта за счет меньшего износа рабочих органов и более высокой энергоэффективности. Кроме того, она дает более стабильный гранулометрический состав, что важно для процессов обогащения.

5. Сложно ли обучить персонал работе с новой гидравлической системой?

Современные системы интуитивно понятны. Основной упор делается на мониторинг параметров через HMI-панель. Персонал должен понимать логику работы автоматики и правила безопасности при обслуживании гидравлики под давлением. Базовое обучение занимает 2-3 дня.

Ограничения и важные предостережения

Несмотря на очевидные плюсы, важно честно говорить о недостатках. Одноцилиндровые конусные дробилки чувствительны к наличию глины и влаги в исходном материале. Липкий материал может налипать на стенки камеры, вызывая заторы («пробки»). Если ваша руда содержит более 5-7% глинистых частиц, необходимо предусмотреть эффективную систему предварительной промывки или использования скрубберов перед дроблением. Также, стоимость первоначальных инвестиций в одноцилиндровую дробилку выше, чем в простые пружинные модели, хотя этот разрыв окупается в течение первого года эксплуатации за счет снижения простоев.

Еще один нюанс: для достижения максимальной эффективности требуется стабильное электропитание. Частые скачки напряжения могут выводить из строя чувствительную электронику PLC-контроллеров. Установка стабилизаторов или источников бесперебойного питания для системы управления является обязательной рекомендацией наших инженеров.

Заключение: Стратегический выбор для роста бизнеса

Внедрение одноцилиндровой конусной дробилки — это не просто замена старого станка на новый. Это переход на другой уровень производственной культуры, где надежность, предсказуемость и эффективность выходят на первый план. Для горных предприятий в 2026 году, стремящихся оптимизировать затраты и увеличить объемы переработки, это оборудование становится ключевым активом.

Правильный подбор модели, учет специфики вашего материала и грамотная интеграция в существующую технологическую схему позволят раскрыть весь потенциал машины. Не забывайте, что дробилка — это часть системы. Ее эффективность зависит от качества работы питателей, грохотов и конвейеров.

Выбор надежного партнера для поставки такого сложного оборудования имеет решающее значение. ООО «Сайносда (Хэнань) Интеллектуальное Оборудование» является комплексным поставщиком решений в области дробления и сортировки, а также услуг EPCO. Компания специализируется на производстве широкого спектра техники, включая одноцилиндровые гидравлические конусные дробилки серии CH, многоцилиндровые модели HPT, щековые дробилки серий PE и C, а также мобильные установки и оборудование для обогащения. Продукция компании сертифицирована по стандартам ISO, CE и SGS и успешно экспортируется в Россию, Индонезию, Вьетнам и другие страны.

Техническая команда ООО «Сайносда» обладает более чем 15-летним опытом работы в отрасли, что позволяет предлагать клиентам не просто оборудование, а полные инженерные решения — от разведки и проектирования до монтажа и сервисного обслуживания. Такой подход гарантирует, что выбранная вами одноцилиндровая дробилка будет идеально интегрирована в производственный цикл, обеспечивая заявленную эффективность и долгий срок службы.

Если вы планируете модернизацию дробильного комплекса или запуск нового проекта, наши специалисты готовы провести детальный аудит ваших требований и предложить оптимальное техническое решение. Мы предоставляем полные инженерные расчеты, схемы обвязки и гарантийную поддержку.

Готовы повысить эффективность вашего производства?

Свяжитесь с нами для получения индивидуального коммерческого предложения и технической консультации. Наши инженеры помогут подобрать модель, которая идеально впишется в ваши задачи.

Посмотреть каталог одноцилиндровых конусных дробилок и технические характеристики
