Шаровая мельница: выбор оборудования для переработки руды

Выбор оптимальной конфигурации измельчительного оборудования — критический этап проектирования обогатительной фабрики, где шаровая мельница: выбор оборудования для переработки руды определяет не только капитальные затраты (CAPEX), но и долгосрочные операционные расходы (OPEX). В современных условиях стандарты энергоэффективности и требования к тонине помола ужесточились, что делает традиционные подходы к выбору оборудования недостаточными. Правильно подобранная мельница обеспечивает стабильное раскрытие минералов при минимальной перешлифовке, напрямую влияя на извлечение ценных компонентов в последующих флотационных или гравитационных процессах. Ошибка в расчёте мощности или типа футеровки может привести к росту удельного энергопотребления на 15–20 % и преждевременному износу узлов. Данное руководство разработано инженерами-практиками для технических директоров и главных механиков, стремящихся оптимизировать цепочку измельчения с учётом реологических свойств пульпы и гранулометрического состава исходного питания.

Принципиальные основы работы шаровой мельницы в контексте современной металлургии

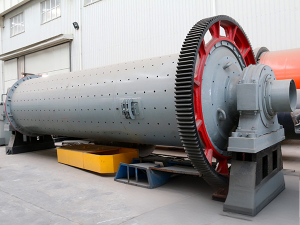

Шаровая мельница представляет собой горизонтальный вращающийся барабан, частично заполненный мелющими телами (стальными шарами, стержнями или галькой). При вращении барабана мелющие тела поднимаются по внутренней поверхности до определённого угла подъёма, после чего срываются и падают вниз, оказывая ударное и истирающее воздействие на материал. Эффективность этого процесса зависит от критической скорости вращения, степени заполнения барабана и физико-механических характеристик материала.

В современных условиях акцент сместился с простой производительности на селективность измельчения. Современное оборудование должно обеспечивать контролируемое распределение энергии удара. Например, для сульфидных руд с хрупкой структурой требуется преобладание ударного воздействия для быстрого раскрытия сростков, тогда как для вязких глинистых руд эффективнее истирание. Инженерный подход к выбору начинается с понимания физики процесса: энергия, передаваемая частицам руды, должна превышать предел их прочности на сжатие, но не быть избыточной, чтобы избежать образования шламов (частиц менее 10 мкм), которые трудно извлекать флотацией.

Кинематика движения мелющих тел

Режим работы мельницы определяется скоростью вращения барабана относительно критической скорости ($n_{кр}$). Выделяют три основных режима:

• Каскадный режим: Низкая скорость. Шары скатываются друг по другу. Преобладает истирание. Эффективен для тонкого помола и абразивных материалов, но характеризуется низкой производительностью.
• Падающий (каскадно-падающий) режим: Оптимальная рабочая зона (75–85 % от $n_{кр}$). Шары поднимаются и падают по параболической траектории. Сочетание удара и истирания. Обеспечивает максимальную эффективность для большинства руд средней твёрдости.
• Центрифужный режим: Высокая скорость. Шары прижимаются к стенкам центробежной силой. Измельчение прекращается, происходит перегрев и быстрый износ футеровки. Недопустим в эксплуатации.

Инженерная практика показывает, что стабилизация режима падения требует точного контроля подачи питания. Колебания плотности пульпы более чем на 5 % приводят к «залипанию» мельницы или работе вхолостую, что снижает КПД системы классификации.

Ключевые параметры для технического аудита перед выбором оборудования

Процесс, описываемый как шаровая мельница: выбор оборудования для переработки руды, не может базироваться исключительно на каталожных данных производителя. Необходим глубокий анализ входных параметров. Опытные технологи знают, что универсальных решений не существует: мельница, идеально работающая на медно-молибденовой руде, может оказаться неэффективной при переработке золотосодержащего сырья с высоким содержанием мышьяка.

Индекс работоспособности Бонда (Bond Work Index)

Фундаментом расчёта является индекс работоспособности Бонда ($W_i$), измеряемый в кВт·ч/т. Этот параметр характеризует сопротивление руды измельчению. Для корректного выбора необходимо проводить лабораторные испытания по стандарту ASTM или ГОСТ, определяя:

• $W_i$ на дробление (Crushing Work Index);
• $W_i$ на стержневой помол (Rod Mill Work Index);
• $W_i$ на шаровой помол (Ball Mill Work Index).

Разница между этими показателями позволяет прогнозировать поведение руды на разных стадиях. Если разрыв между индексами стержневого и шарового помола велик, это указывает на необходимость тщательного подбора размера мелющих тел на первой стадии, чтобы избежать возникновения «узкого места» (bottleneck) в технологической цепи.

Абразивность и коррозионная активность

Помимо твёрдости, критическим фактором является абразивность. Руды с высоким содержанием кварца требуют применения высокохромистых сплавов или резинометаллической футеровки. Коррозионная активность пульпы (pH, наличие хлоридов или сульфатов) диктует выбор материала самих шаров. В современных условиях широко применяются легированные стали с добавками хрома и молибдена, обеспечивающие баланс между твёрдостью (для сопротивления износу) и вязкостью (для предотвращения раскалывания шаров при ударе).

Требуемая тонина продукта (P80)

Параметр P80 (размер ячейки сита, через которое проходит 80 % материала) определяет геометрию мельницы. Для достижения P80 < 75 мкм часто требуется двухстадийная схема или использование мельниц большого диаметра с соответствующей системой классификации. Ошибка в целевом значении P80 ведёт либо к недоизвлечению металла (грубый помол), либо к перешлифовке и росту затрат на реагенты (слишком тонкий помол).

Типология промышленных шаровых мельниц: сравнительный анализ конструкций

Рынок предлагает несколько конструктивных исполнений, каждое из которых имеет свою нишу применения. Выбор между ними должен основываться на масштабе производства и характеристиках руды.

Для большинства средних обогатительных фабрик комбинация «полусамоизмельчение (SAG) + шаровая мельница» остаётся золотым стандартом. Однако для небольших предприятий или специфических руд (например, россыпного золота) одностадийный шаровой помол в решётчатой мельнице может быть экономически более оправдан благодаря низким капитальным затратам.

Влияние соотношения диаметра и длины (L/D)

Геометрия барабана существенно влияет на время пребывания материала. Мельницы с соотношением L/D < 1 (короткие) обеспечивают более интенсивное ударное воздействие и быструю проходимость материала, что подходит для грубого помола. Длинные мельницы (L/D > 1,5) обеспечивают большее время контакта и равномерность помола, что критично для получения тонкого продукта. При выборе необходимо учитывать, что длинные мельницы требуют более мощных приводов и сложной системы опор.

Расчет мощности и подбор привода: инженерный подход

Определение требуемой мощности — это не просто умножение объёма барабана на коэффициент. В современных условиях стандарты энергоэффективности требуют использования частотно-регулируемых приводов (VFD) и двигателей с высоким классом энергоэффективности (IE4/IE5).

Методика расчета полезной мощности

Полезная мощность на валу мельницы ($N$) рассчитывается с учётом массы загрузки, скорости вращения и коэффициента трения. Формулы могут варьироваться, но базовый принцип остаётся неизменным:

$N = K cdot D^{2.5} cdot L cdot n cdot rho$

Где:

• $K$ — эмпирический коэффициент, зависящий от типа мельницы и степени заполнения;
• $D$ — внутренний диаметр барабана (м);
• $L$ — длина барабана (м);
• $n$ — скорость вращения (об/мин);
• $rho$ — плотность загрузки (т/м³).

Важно отметить, что установленная мощность двигателя должна иметь запас 10–15 % на пусковые токи и возможные колебания плотности питания. Использование двигателей без запаса мощности приводит к частым отключениям по перегрузке и сокращению срока службы редуктора.

Выбор системы передачи вращения

Существует два основных типа привода:

1. Центральный привод (через редуктор): Классическое решение. Подходит для мельниц малого и среднего диаметра (до 3,5–4,0 м). Требует регулярного обслуживания редуктора и муфт.
2. Кольцевой мотор-редуктор (Ring Motor): Применяется на крупных мельницах (диаметром от 4,5 м). Двигатель выполнен в виде кольца вокруг барабана. Преимущества: отсутствие зубчатой передачи (меньше шума, выше КПД), компактность, возможность плавного пуска. Недостаток: высокая начальная стоимость и сложность ремонта обмоток.

Для новых проектов мощностью свыше 5 МВт кольцевой привод становится предпочтительным из-за снижения эксплуатационных расходов на обслуживание зубчатых венцов.

Материалы футеровки и мелющих тел: стратегия снижения OPEX

Выбор материалов для изнашивающихся частей составляет до 40 % эксплуатационных затрат на стадии измельчения. Неправильный выбор приводит не только к прямым расходам на замену, но и к простоям оборудования.

Футеровка: сталь, резина или композит?

Традиционная марганцовистая сталь всё ещё используется, но постепенно уступает место современным решениям:

• Резиновая футеровка: Идеальна для шаровых мельниц второй стадии и для руд с размером кусков питания менее 20–25 мм. Обеспечивает снижение массы барабана (экономия энергии на вращение), шумопоглощение и срок службы в 2–3 раза выше, чем у стали, в абразивных средах. Не подходит для ударных нагрузок от крупных кусков.
• Резинометаллическая (композитная) футеровка: Сочетает стальную основу с резиновыми или полиуретановыми вставками. Позволяет использовать крупные шары и куски руды, сохраняя преимущества эластомеров. Универсальное решение для большинства современных фабрик.
• Высокохромистый чугун: Применяется в зонах максимального удара. Дороже, но необходим при работе с очень твёрдыми рудами.

Оптимизация заряда мелющих тел

Загрузка шаров не должна быть монодисперсной. Используется смесь шаров разного диаметра (например, 100, 80 и 60 мм) для обеспечения плотной упаковки и максимизации точек контакта. Соотношение размеров подбирается экспериментально или путём моделирования. Важно регулярно добавлять шары для компенсации износа (балансировка заряда), поддерживая постоянную объёмную массу загрузки. Отсутствие системы автоматической подсыпки шаров является серьёзным упущением при проектировании современной фабрики.

Интеграция в технологическую схему: классификация и циркуляция

Шаровая мельница не работает изолированно. Её эффективность на 90 % определяется работой системы классификации. Наиболее распространённая схема в современных условиях — замкнутый цикл с гидроциклонами.

Плотность пульпы на сливе мельницы должна поддерживаться в диапазоне 65–75 % твёрдого (в зависимости от руды). Слишком высокая плотность увеличивает вязкость, снижая эффективность классификации и приводя к «проскоку» крупных частиц. Слишком низкая плотность снижает производительность мельницы из-за уменьшения массы активного заряда.

Автоматизация этого процесса требует установки онлайн-анализаторов гранулометрического состава и плотномеров. Системы APC (Advanced Process Control) позволяют динамически регулировать подачу воды и руды, стабилизируя работу мельницы. Инвестиции в автоматизацию окупаются за счёт снижения вариативности процесса и повышения среднего извлечения на 0,5–1,5 %, что для крупных фабрик исчисляется миллионами долларов.

Экономические аспекты и TCO (Total Cost of Ownership)

При оценке предложения поставщиков нельзя смотреть только на цену оборудования (CAPEX). Необходимо рассчитывать совокупную стоимость владения (TCO) за 5–10 лет.

Структура затрат жизненного цикла

• Энергопотребление: До 60 % OPEX. Разница в КПД редуктора или аэродинамике барабана может дать экономию 5–10 % электроэнергии.
• Расходные материалы: Футеровка и шары. Качество сплава влияет на удельный расход (кг/т руды).
• Обслуживание: Доступность узлов для замены. Конструкции с быстросъёмной футеровкой сокращают время простоя на ремонт с 3–4 дней до 1–2 дней.
• Надёжность: Стоимость часа простоя фабрики часто превышает стоимость сэкономленного оборудования. Наличие резервных узлов и локальной сервисной поддержки критически важна.

Реальный инженерный совет: запрашивайте у поставщика референс-лист с контактами действующих клиентов, работающих на аналогичных рудах. Данные по фактическому расходу шаров и сроку службы футеровки на этих объектах будут точнее любых лабораторных прогнозов.

Роль комплексного поставщика в успехе проекта

Учитывая сложность всех вышеперечисленных факторов, выбор надежного партнера становится не менее важным, чем выбор самой технологии. На рынке выделяются компании, способные предложить не просто отдельную единицу оборудования, а целостное решение. Ярким примером такого подхода является ООО «Сайносда (Хэнань) Интеллектуальное Оборудование».

Как комплексный поставщик решений в области дробления, сортировки и услуг EPCO, компания обладает более чем 15-летним опытом реализации проектов в горнодобывающей отрасли. Их экспертиза выходит за рамки поставки стандартных шаровых мельниц: специалисты помогают интегрировать измельчительное оборудование в единую цепочку с щековыми и конусными дробилками (серии PE, C, HPT, CH), а также системами классификации и обогащения.

Продукция компании, сертифицированная по стандартам ISO, CE и SGS, успешно экспортируется в Россию, Индонезию, Вьетнам и другие страны. Ключевое преимущество работы с такими партнерами, как «Сайносда», заключается в поддержке всего жизненного цикла проекта — от разведки и проектирования до монтажа и технического обслуживания. Это позволяет заказчикам избегать ошибок на стыке различных этапов технологического процесса, обеспечивая заявленные показатели энергоэффективности и надежности.

Часто задаваемые вопросы (FAQ) по выбору и эксплуатации

Как определить оптимальный размер шаров для новой руды?

Оптимальный размер определяется максимальным размером кусков питания и твёрдостью руды. Существует эмпирическая формула: диаметр шара (мм) ≈ 20–25 × √(размер куска питания, мм). Однако точный подбор возможен только через пилотные испытания или анализ аналогов. Начинают с загрузки крупных шаров (80–100 мм) и постепенно корректируют заряд по результатам гранулометрического анализа продукта.

В чем разница между мокрым и сухим помолом в шаровых мельницах?

Мокрый помол является стандартом для обогащения руд, так как вода способствует транспортировке материала, охлаждению и предотвращению агломерации. Сухой помол применяется редко, в основном для производства строительных материалов или при острой нехватке воды. Сухой помол требует сложных систем пылеулавливания и имеет более высокий риск взрывоопасности пыли, а также меньшую эффективность классификации.

Можно ли модернизировать старую шаровую мельницу вместо покупки новой?

Да, модернизация часто экономически целесообразна. Замена подшипников скольжения на подшипники качения, установка нового редуктора с более высоким КПД, внедрение системы автоматической подсыпки шаров и замена футеровки на композитную могут повысить производительность на 15–20 % при затратах 30–40 % от цены новой машины. Однако необходимо провести дефектовку барабана на наличие трещин и усталостных повреждений металла.

Как влияет температура окружающей среды на работу мельницы?

В холодном климате (ниже -20°C) требуется подогрев масла в редукторе и системах смазки перед пуском. Также возможно замерзание пульпы в трубопроводах при остановках. В жарком климате критичен контроль температуры подшипников и двигателя. Современные системы смазки должны быть адаптированы под климатическую зону эксплуатации.

Заключение и рекомендации по закупке

Подводя итог, можно утверждать, что задача шаровая мельница: выбор оборудования для переработки руды требует комплексного междисциплинарного подхода. Успех проекта зависит не от бренда оборудования, а от качества инженерных расчётов, соответствия конструкции специфике руды и уровня автоматизации процессов. В современных условиях конкурентоспособность обогатительного производства определяется умением минимизировать удельные затраты на энергию и расходные материалы при сохранении высокого качества продукта.

Мы рекомендуем избегать шаблонных решений. Перед отправкой запроса коммерческих предложений (RFQ) проведите полный технологический аудит, определите индексы работоспособности и сформируйте чёткое техническое задание (ТЗ), включающее требования к гарантийным показателям расхода материалов и энергоэффективности.

Для получения детального технико-коммерческого предложения, расчёта мощности и подбора конфигурации мельницы под ваш конкретный проект, свяжитесь с нашими инженерами. Мы предоставляем услуги шеф-монтажа и пусконаладки, обеспечивая выход на проектную производительность в кратчайшие сроки.
