Вибрационный питатель HSF: принцип работы, конструкция и преимущества

Вибрационный питатель — это важный элемент дробильной и сортировочной линии, который обеспечивает равномерную и непрерывную подачу кусковых и сыпучих материалов из бункера в дробилку, грохот или другое технологическое оборудование.

Питатели широко применяются в металлургии, горнодобывающей промышленности, угледобыче, обогащении руды, производстве строительных материалов, химической промышленности и других отраслях.

Среди различных типов питателей особенно широко используются вибрационные модели. Благодаря высокой производительности, стабильной подаче материала и способности работать с крупнокусковым сырьем вибрационный питатель для дробильной линии является одним из ключевых элементов современной технологической системы.

Что такое вибрационный питатель?

Питатель предназначен для дозированной подачи материала и поддержания стабильного потока сырья на последующие стадии переработки.

В зависимости от конструкции и принципа действия существуют различные типы оборудования, включая шнековые и вибрационные питатели. Однако для подачи тяжелых, крупнокусковых и абразивных материалов чаще всего применяются именно вибрационные питатели.

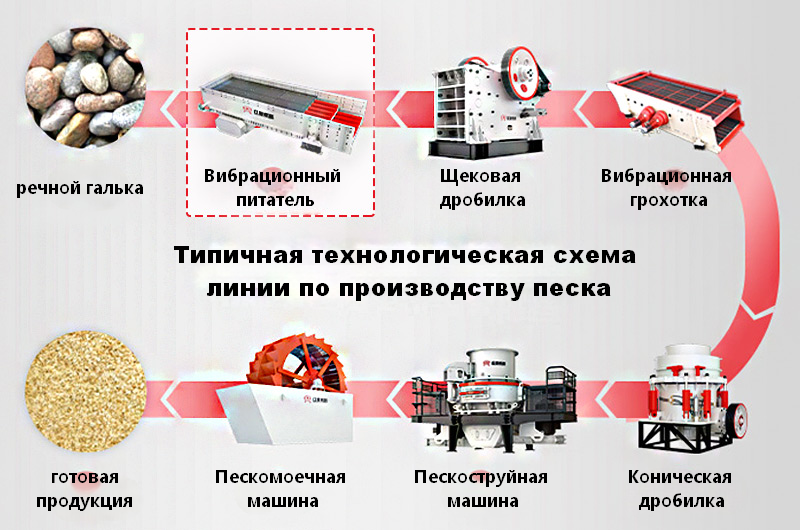

В производственной линии питатель обычно устанавливается в начале технологического процесса. Он принимает материал из бункера и равномерно подает его на дробилку, грохот или другое оборудование.

Поэтому стабильная работа питателя напрямую влияет на производительность всей линии.

Принцип работы вибрационного питателя

Принцип работы вибрационного питателя основан на создании направленных вибрационных колебаний, которые заставляют рабочий корпус совершать непрерывное движение и перемещать материал вперед.

Основными компонентами вибрационного питателя являются:

вибрационный корпус;вибрационная рама;вибрационный двигатель;возбудитель;ведущий и ведомый валы;опорные и возбуждающие пружины;

другие элементы привода и крепления.

При работе электродвигатель передает вращение на приводной механизм. Вибратор создает центробежную силу за счет вращения эксцентриковых грузов. Возникающие вибрации передаются рабочему корпусу, в результате чего материал непрерывно перемещается по поверхности питателя.

Таким образом, вибрационный питатель для дробилки обеспечивает равномерную подачу сырья и помогает поддерживать стабильную нагрузку на последующее оборудование.

Почему низкая скорость подачи становится серьезной проблемой?

Поскольку питатель расположен в начале производственной линии, его производительность непосредственно влияет на загрузку дробилки и другого оборудования.

Одной из наиболее распространенных проблем является низкая скорость подачи питателя. Она может быть вызвана внешними и внутренними факторами.К внешним причинам относятся:неправильный угол установки корпуса;

особенности конструкции бункера;недостаточное поступление материала;

неправильная настройка технологической линии.

Внутренние причины могут быть связаны непосредственно с конструкцией и рабочими параметрами оборудования:недостаточной интенсивностью вибрации;неправильной настройкой возбудителя;недостаточной жесткостью корпуса;износом отдельных компонентов;

неправильным режимом эксплуатации.

Если питатель для дробильной линии работает нестабильно, дробилка может недополучать сырье, а фактическая производительность всей установки окажется значительно ниже расчетной.

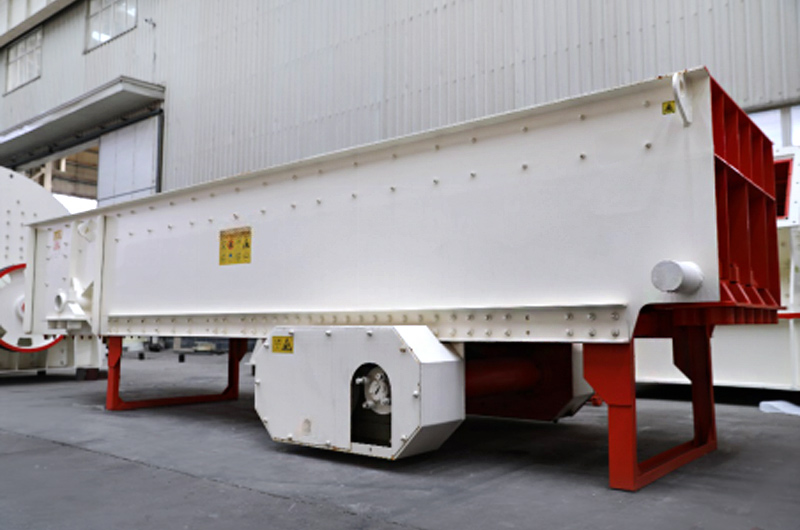

Вибрационный питатель HSF: решение для тяжелых условий эксплуатации

Вибрационные питатели серии HSF разработаны компанией Red Star Group на основе многолетнего опыта производства дробильного оборудования и постоянных технологических инноваций.

При создании серии HSF особое внимание было уделено устранению распространенных проблем обычных питателей, включая низкую скорость подачи, недостаточную жесткость конструкции и нестабильность корпуса при высокой вибрационной нагрузке.

Основная задача конструкции HSF — обеспечить стабильную подачу материала даже при работе с тяжелым, крупнокусковым и абразивным сырьем.

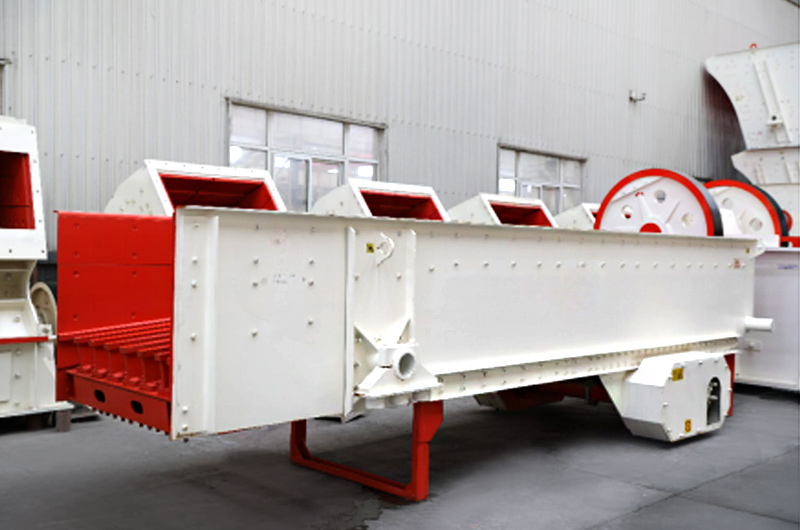

Высокопрочный корпус для тяжелых и крупнокусковых материалов

Высокопрочный вибрационный питатель должен выдерживать не только постоянную вибрацию, но и сильные ударные нагрузки.

На практике питатель часто работает с камнем, рудой, строительными материалами и другими тяжелыми материалами, которые могут иметь крупные размеры и неправильную форму. При загрузке из бункера они оказывают значительное ударное воздействие на корпус оборудования.

Если прочность конструкции недостаточна, со временем могут появляться трещины на боковых или нижних панелях, деформация элементов корпуса и другие повреждения.

Поэтому прочность корпуса является одним из ключевых факторов надежности вибрационного питателя для камня и руды.

Прочная конструкция и износостойкие материалы

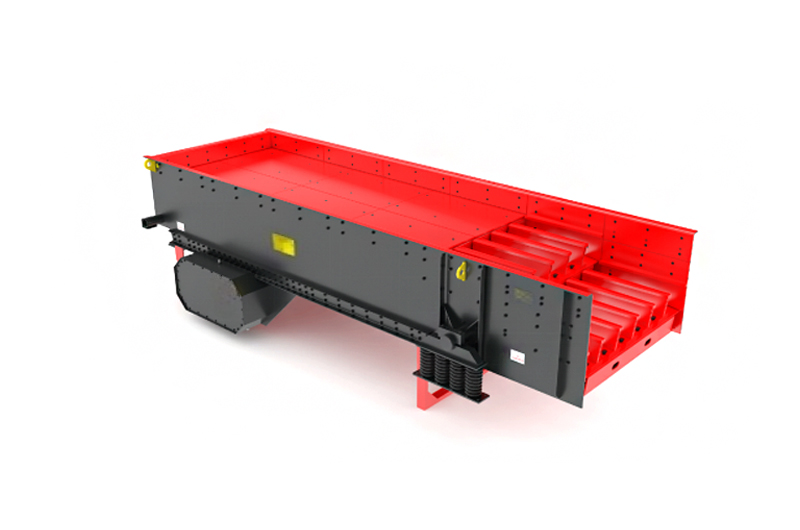

Основные элементы корпуса вибрационного питателя HSF, включая боковые панели, усилительные пластины и поперечные балки рамы, изготавливаются из высокопрочной стали Q355 методом цельной резки с ЧПУ.

Контактные поверхности дополнительно защищаются износостойкой сталью AR400. Это особенно важно при работе с абразивными материалами, которые постоянно воздействуют на рабочие поверхности оборудования.

При сборке соединительные болты затягиваются специальным динамометрическим инструментом в соответствии с установленными требованиями. Это снижает риск ослабления креплений при продолжительной вибрационной нагрузке.

Сварочные работы выполняются квалифицированными специалистами с контролем сварочных напряжений, что способствует повышению общей прочности и надежности конструкции.

Такой комплексный подход — от выбора материалов до технологии изготовления и сборки — позволяет повысить ударопрочность и долговечность вибрационного питателя.

Почему высокая прочность корпуса так важна?

Вибрационные колебания являются основой работы питателя, но одновременно создают постоянную нагрузку на все элементы конструкции.

При недостаточной жесткости корпуса интенсивная вибрация может привести к:образованию трещин;деформации боковых панелей;повреждению нижней части корпуса;ослаблению крепежных соединений;

снижению срока службы оборудования.

Поэтому износостойкий и высокопрочный питатель должен иметь запас прочности, соответствующий реальным условиям эксплуатации.

Конструкция HSF рассчитана на интенсивную вибрационную нагрузку и работу с крупнокусковым сырьем.

Основные технические характеристики питателя HSF

Вибрационный питатель HSF сочетает высокую интенсивность вибрации, прочный корпус и высокую производительность.Ключевые параметры серии:интенсивность вибрации — до 4,5 G;максимальный размер подаваемого материала — до 1500 мм;

максимальная производительность — до 2000 т/ч.

Такие характеристики позволяют использовать оборудование не только для производства щебня и строительных материалов, но и в металлургической и горнодобывающей промышленности.

Вибрационный питатель высокой производительности особенно востребован на крупных дробильных линиях, где необходимо стабильно подавать большие объемы сырья на последующие технологические операции.

Где применяется вибрационный питатель?

Благодаря прочной конструкции и высокой производительности вибрационный питатель может использоваться в различных отраслях.

Основные области применения:горнодобывающая промышленность;металлургия;переработка руды;угледобыча;производство щебня;производство строительных материалов;переработка крупнокускового камня;

различные дробильные и сортировочные комплексы.

В зависимости от характеристик материала оборудование может применяться для подачи руды, угля, камня, строительных материалов и другого сырья.

Как выбрать вибрационный питатель для дробильной линии?

При выборе вибрационного питателя для дробильной установки необходимо учитывать не только максимальную производительность, но и весь комплекс условий эксплуатации.

В первую очередь необходимо определить:максимальный размер исходного материала;требуемую производительность линии;физические и абразивные свойства сырья;особенности загрузки из бункера;требуемую интенсивность вибрации;условия эксплуатации и уровень ударных нагрузок;

требования к износостойкости рабочих поверхностей.

Правильно подобранный питатель для дробильного оборудования помогает обеспечить равномерную загрузку дробилки, избежать перегрузок и повысить общую эффективность производственной линии.

Вибрационный питатель как основа стабильной работы линии

Питатель может показаться относительно простым оборудованием, однако его роль в технологическом процессе значительно важнее, чем может показаться.

Именно он формирует стабильный поток сырья на первой стадии переработки. Если скорость подачи недостаточна или поток материала нестабилен, производительность дробилки и всего комплекса снижается.

Поэтому надежный вибрационный питатель для дробильной линии должен сочетать высокую прочность корпуса, стабильные вибрационные характеристики, достаточную производительность и устойчивость к износу.

Вибрационные питатели серии HSF разработаны именно с учетом этих требований. Высокопрочная конструкция, износостойкие материалы, высокая интенсивность вибрации и производительность до 2000 т/ч позволяют использовать оборудование для тяжелых условий эксплуатации в горнодобывающей, металлургической и строительной промышленности.
